PAM三腔絮凝加药装置结构组成
2023-7-27

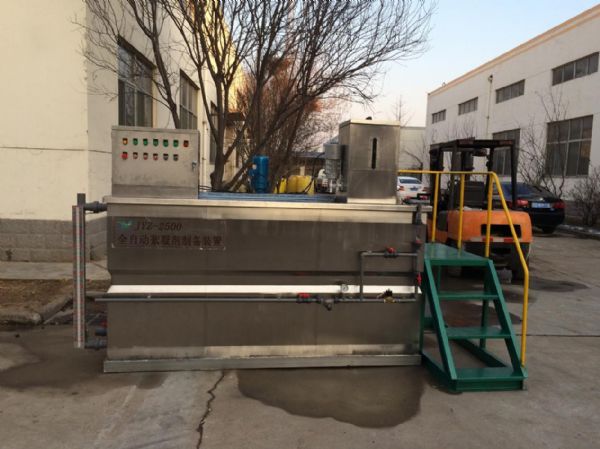

PAM三腔絮凝加药装置采用的是机电一体化结构形式,从安装上可分为固定式和移动式(推车式),每种形式的加药装置均配有搅拌系统、加药系统和自动控制系统。几个固定式撬装可组合成一个整体,加上变频控制系统,可实现就地控制、远程自动控制、手动和自动相互转换加药。
PAM三腔絮凝加药装置结构组成:
1)、料斗
由不锈钢板焊接而成,斗的大小有几种规格与之配套,以适应不同用户的需要。
(2)、干粉投料器
投料器固定在支架上,高分子聚合物通过特制的螺旋输入到进水系统的混合器内,此螺旋由无极变速机拖动蜗轮减速器驱动,进料速度由变速机上的手轮来调节,一个36W的加热器被固定在投料器的出料管上,起到恒温防潮作用。
(3)、进水系统
进水系统是指压力水进入混合器内的系统流程,它包括以下部分:
进水为0.1~0.6MPa,一般为自来水。
a、电磁阀:此阀受箱内液位计控制,当达到高液位时即停止供水,当到低液位时,此阀重新开启进水。
b、流量计:本件为转子流量计,直接显示进水流量的读数,一般控制流量比所需配制药液量大5~15%。
c、混合器:混合器固定在支架上,同时接受水和聚合物,并进行充分混合,其上有一个可调的衬垫,调节衬垫可使水流与PAM干粉达到混合效果。
(4)、支架
由方钢制成,固定于溶液箱盖板上,用来支撑定量投加器及进水系统。
(5)、搅拌机与溶液箱系统
溶液箱的有效容积为3000L,它分成三个小室和一个贮药室,三个小室内设有特制的搅拌机进行溶解搅拌,个室为预制部分,后两段进一步进行搅拌,使药剂与水充分混匀,制成均一浓度的溶液供使用。各室之间有管道进行连通,室满后,流入第二室,依此类推,后进入贮药室内,贮药室内有四个液位传感器,液位为紧急停干粉投料器并停止进水,第二位(高位)为停止干粉投料器与停止进水,到第三液位(低位)时投料器开始进料并进水,至第四液位(低位)时,停计量泵,待溶液恢复到第三位时重新开计量泵。其中位与低位时,都会报警,提醒操作人员是否供水故障(水压不足、中间管道被堵、电磁阀漏水)或计量泵未工作。
每个小室内均设有排空管道,室还设有溢流管道。
(6)、电控系统
控制箱置于支架上,箱上各运转设备及加热件均设有“自动”与“手动”档,当打至“手动”时,相应部分可由人工控制;打至“自动”时,则进入自动运行。若某设备出现故障时,则会报警,提醒用户进行处理或检修
